Монтажные патроны для строительных пистолетов: их виды и использование

Значение патронов для монтажных работ

Монтажный строительный пистолет — это незаменимый инструмент для профессиональных строителей и монтажников. Он позволяет выполнять широкий комплекс работ по креплению различных материалов и конструкций к бетону, кирпичу, металлу и стали. Использование порохового инструмента сокращает трудозатраты, экономит время и повышает качество выполняемых работ.

Однако сам пистолет — это лишь половина успеха. Ключевую роль в технологии прямого монтажа играют специальные монтажные патроны, которые являются источником энергии для забивания крепежа.

Что такое строительный патрон

Строительный (монтажный) патрон — это расходный материал, представляющий собой гильзу, снаряженную бездымным порохом. В отличие от боевых патронов, они не содержат пули и предназначены для создания направленного давления газа.

Основное назначение патрона — сообщить поршню пистолета необходимую кинетическую энергию для забивания дюбель-гвоздя в твердое основание (бетон, кирпич, сталь).

Ключевые особенности современных монтажных патронов:

• Использование бездымного пороха, что делает возможным их применение в закрытых помещениях без риска сильного задымления.
• Экологичность — отсутствие тяжелых металлов в составе.
• Стандартизация по калибрам и уровням мощности, что обеспечивает совместимость с различными моделями инструментов.

Как стреляет строительный патрон в пистолете

Принцип работы порохового монтажного пистолета основан на технологии прямого монтажа. Процесс выстрела можно разбить на несколько этапов:

1. Заряжание: В ствольную коробку пистолета помещается монтажный патрон (россыпью, в кассете или диске) и дюбель-гвоздь.
2. Прижатие: Пистолет плотно прижимается к рабочей поверхности. Это активирует механизм безопасности и снимает блокировку с ударника.
3. Выстрел: При нажатии на спусковой крючок ударник разбивает капсюль патрона. Происходит воспламенение пороха.
4. Передача энергии: Образовавшиеся пороховые газы с высокой скоростью толкают массивный поршень, расположенный внутри ствола.
5. Забивание крепежа: Поршень передает свою энергию дюбель-гвоздю, забивая его в материал основания. При этом поршень останавливается, не повреждая поверхность.
6. Удаление гильзы: Отработанная гильза удаляется из пистолета вручную или автоматически (в зависимости от модели инструмента).

Использование поршневой системы позволяет избежать рикошета и обеспечивает чистый, аккуратный монтаж без прожигания материала.

Мощность строительных патронов

Мощность — это главная характеристика монтажного патрона, определяющая, с какой силой будет забит крепеж. Выбор необходимой мощности зависит от двух факторов: прочности материала основания и длины/диаметра используемого дюбеля.

Чтобы строитель мог быстро и безошибочно определить мощность, используется простая и удобная система цветового кодирования:

• Белый (самый слабый): Для мягких материалов (гипс, газобетон, пеноблоки), а также для крепежа малого диаметра.
• Серый / Зеленый: Для мягкого кирпича и других материалов средней плотности.
• Желтый: Для стандартного бетона, полнотелого кирпича. Самый популярный и часто используемый класс.
• Синий: Для прочного бетона высоких марок и для крепежа увеличенной длины.
• Красный: Для особо прочных материалов (например, литой бетон, сталь).
• Черный (самый мощный): Для самых твердых оснований (высокопрочный бетон, гранит).

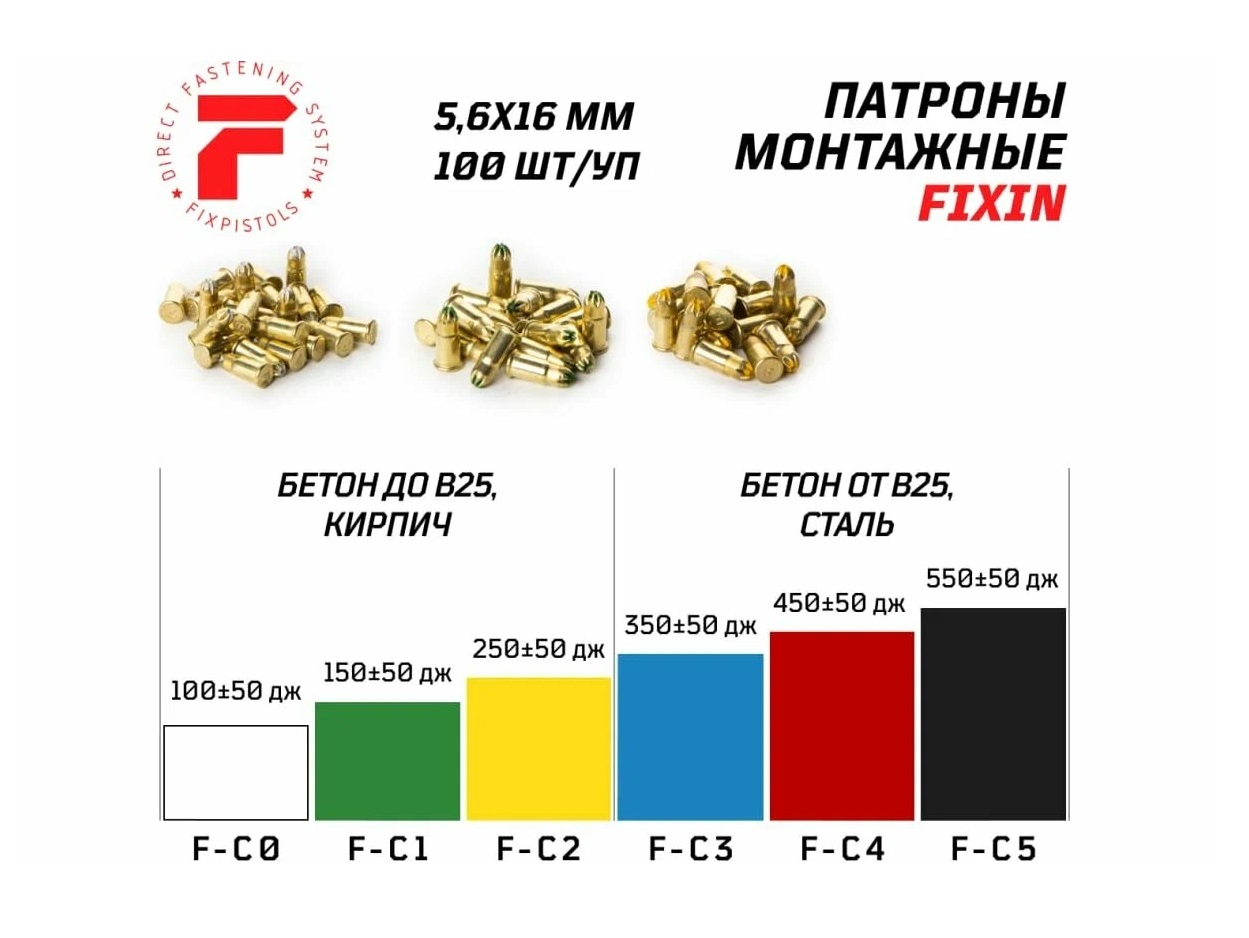

Что означает буквенная классификация на монтажном патроне

Помимо цветовой маркировки, указывающей на мощность, на упаковке и самих патронах можно встретить буквенные обозначения, такие как F-D, F-K, F-C, F-DK. Эта маркировка имеет критическое значение, так как определяет не только физические размеры патрона, но и его совместимость с конкретным типом строительного пистолета и крепежа.

• F-C (калибр 5,6х16 мм): Это патроны кольцевого воспламенения малого калибра. Они предназначены для использования в пистолетах легкого класса. Буква «С» обычно указывает на малое пороховое давление и энергию. Такие патроны используются для монтажа дюбелей небольшого диаметра (до 4,5 мм) в материалы невысокой прочности, такие как мягкий кирпич или пенобетон. Поставляются преимущественно россыпью.
• F-D (калибр 6,8/18 мм): Самый распространенный стандарт для профессиональных пороховых пистолетов среднего и тяжелого класса. Патроны этого типа обладают большей мощностью и используются для забивания крепежа диаметром до 4,5 мм в бетон, натуральный камень и сталь. Поставляются как россыпью, так и в лентах.
• F-K (калибр 6,8х11 мм): Этот тип патронов, как правило, специально разработан для многозарядных пистолетов с магазинным питанием. Они имеют укороченную гильзу (11 мм против 18 мм у F-D) и собираются в пластиковые кассеты или обоймы (ленты). Это обеспечивает высокую скорость работы, так как после выстрела кассета автоматически продвигается, подавая следующий патрон. По мощности они идентичны патронам серии F-D.
• F-DK (калибр 6,3х10 мм): Этот стандарт часто встречается в инструментах, предназначенных для работы по бетону и стали. Патроны собираются в диски (барабанного типа), что позволяет сделать инструмент максимально компактным и удобным для работы в стесненных условиях, например, внутри монтажных коробов или при креплении профнастила.

Таким образом, буквенная классификация напрямую указывает, для какого типа пистолета предназначен патрон: однозарядного (россыпь) или многозарядного (лента/диск).

Совместимость монтажного патрона и пистолета

Совместимость монтажного патрона и пистолета — это абсолютное требование. Использование неподходящего патрона невозможно технически и опасно. Ориентироваться нужно на две вещи: тип снаряжения (серию) и калибр.

Расшифровка серии и примеры пистолетов

• Серия F-D (россыпью): Это универсальные патроны для большинства однозарядных пистолетов. Они подходят для таких популярных моделей, как Walte PT710, ПЦ-84, GFT-5 и даже для профессиональных инструментов Hilti DX 76. Если у вас пистолет среднего или тяжелого класса, скорее всего, он использует патроны именно этой серии.
• Серия F-K (в кассете): Эта серия разработана для ускорения работы. Патроны скреплены в пластиковые ленты (кассеты), что позволяет автоматически подавать следующий патрон после выстрела. Они применяются в многозарядных пистолетах популярных брендов, включая Hilti, Walte и GFT.
• Серия F-DK (в диске): Это специализированный формат, где патроны находятся в диске (барабане). Такая конструкция делает пистолет максимально компактным. Эти патроны используются, например, в моделях Walte PT60 и GNP700C.

Как проверить совместимость?

Самый надежный способ — сверить калибр, указанный на патроне и в инструкции к вашему пистолету. Вся необходимая информация обычно есть на упаковке или в технической документации.

Сферы применения

Благодаря скорости и надежности крепления, технология прямого монтажа находит применение практически во всех областях строительства и ремонта.

• Кровельные и фасадные работы: Самая масштабная область применения. Монтажные патроны используются для пристрелки деревянной обрешетки, металлических направляющих под сайдинг или профнастил к бетонным и кирпичным стенам. Усиленные патроны (красные и черные) позволяют крепить несущие конструкции и подвесы.
• Монтаж инженерных систем: Быстрая фиксация кабельных трасс, воздуховодов, трубопроводов и коробов к перекрытиям и стенам. Использование пистолета с патронами малой мощности (белыми или зелеными) позволяет аккуратно крепить клипсы и держатели, не повреждая хрупкие конструкции.
• Обустройство тепловой изоляции: Для крепления минеральной ваты или пенополистирола к стенам используются специальные тарельчатые дюбели. Для их фиксации также могут применяться пороховые пистолеты с патронами синей или желтой мощности, что значительно ускоряет процесс утепления зданий по сравнению с ручным забиванием.
• Отделочные работы: Внутри помещений пороховой монтаж идеален для создания каркасов под гипсокартон. Профили пристреливаются к полу и потолку за секунды.
• Строительство металлоконструкций: Специальные патроны высокой мощности (F-D5 черные) используются для крепления листового металла к металлическим несущим конструкциям, а также для монтажа закладных деталей.
• Ремонт и реконструкция: Демонтажные и монтажные работы там, где требуется быстро установить временные крепления, леса или опалубку.

Правило выбора простое: всегда начинайте с патрона минимальной мощности и, если крепеж заходит недостаточно глубоко, переходите на следующий уровень. Использование слишком мощного патрона может привести к разрушению материала основания или проскоку гвоздя насквозь.

Благодаря широкому ассортименту монтажных патронов по мощности и типу, технология прямого монтажа остается универсальным решением для профессионалов, обеспечивая высокую производительность труда и надежность каждого соединения.
